건물/공장의 에너지 비용을 획기적으로 절감할 수 있습니다

조명 제어 솔루션

에너지 절감 원리

  • 기존 형광등, 가로등, 공장등을 친환경, 장수명, 저전력 U+ LED램프로 교체
  • LG U+가 개발한 고효율 조명 제어기와 LTE 관제 시스템을 결합
  • 위 원리를 통해 조명 에너지 50~80% 절감

솔루션 특장점

그룹 제어,개별 제어의 솔루션 특장점
그룹 제어 개별 제어
방식 그룹 디밍기(분전함) 설치 후, 연계 LED 조명 일괄 제어 개별 디밍기(분전함) 설치 후, 연계 LED 조명 개별 제어
구성 LTE 관제~그룹 제어기~LED 램프(컨버터 내장형) LTE 관제~개별 제어기~SMPS~LED 램프
절감 1~3단계 디밍 50~80% 절감 1~10단계 디밍 50~80% 절감
통신 제어기~LED : 통신 불요
플랫폼~제어기 : LTE
제어기~LED : 전력선 통신
플랫폼~제어기 : LTE
비고 LED 일괄 디밍(100여 개) 개별 LED 또는 특정 Zone별, 상황별 맞춤형 디밍(센터 연동 가능)

LTE 스마트폰으로 LED 조명 모니터링/제어 및 절감 효과 실시간 확인 가능

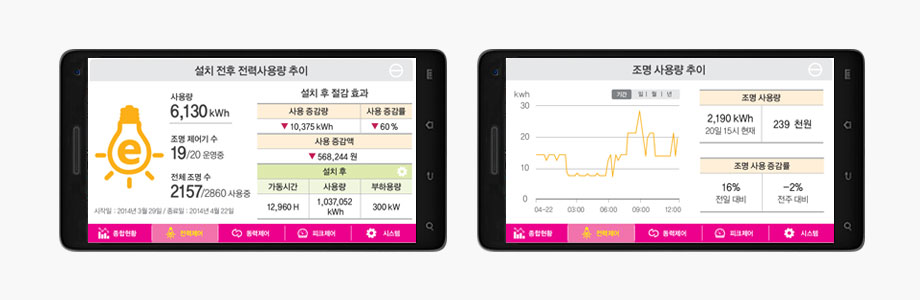

설치 전후 전력사용량 추이,조명 사용량 추이가 나타나 있는 스마트폰 화면 예시

동력 제어 솔루션

에너지 절감 원리

에너지 절감 원리 설치전후 비교

설치 전

모터에 의해 일정 속도로 구동하는 펌프, 팬 등은 부하 증감에 따라 밸브와 댐퍼로 속도를 조절하며, 이 경우에는 배관 압력 상승 등에 따른 손실이 발생해 절전 효과가 거의 없음

설치 후

고효율 인버터로 주파수를 변경하여 모터의 속도를 제어하면, 회전 속도 감소율의 약 3승만큼 동력 에너지 절감 효과

솔루션 특장점

  • LTE 모바일 관제 시스템으로 언제, 어디서나 제어 가능
  • 모터 소비 전력의 20~34% 절감 → 2~3년내 투자비 회수 가능
  • 모터 기동 전류(정격 5~6배) 저감 → 수명 향상, 소음 감소 등
  • 피크제어기와 결합 최대전력 감축 → 전력 기본요금 절감

댐퍼와 인버터 제어시 소비 전력 비교표

소비 전력 비교 : P(모터 축 동력) = Q [유량(풍량)] x [양정(정압)]. 유량은 모터의 회전속도에 비례, 정압은 회전속도 자승에 비례, 동력은 회전속도 3승에 비례합니다. 인버터 제어시 댐퍼 제어시보다 절감 효과가 뛰어납니다.

댐퍼 제어시 : 전원과 전동기 사이를 댐퍼 측정량,댐퍼 조직량를 수용하는 제어기가 스위칭 제어합니다.

인버터 제어시 : 전원과 전동기 사이를 댐퍼 측정량,요구량을 수용하는 인버터가 제어합니다.

LTE 스마트폰으로 동력 모니터링/제어 및 절감 효과 실시간 확인 가능

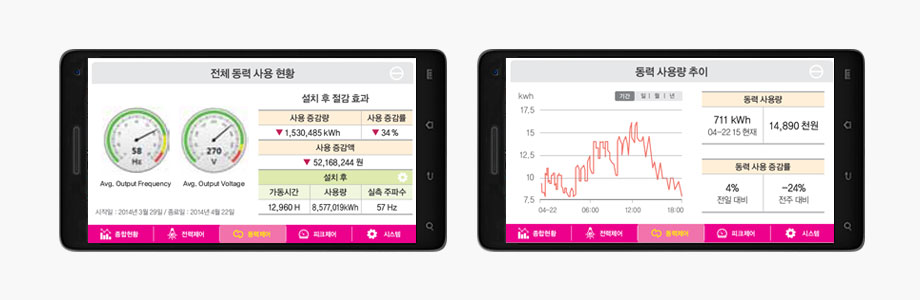

전체 동력 사용 현황, 동력 사용량 추이가 나타나 있는 스마트폰 화면 예시

피크 제어 솔루션

에너지 절감 원리

  • 한전 고압 미터와 상시 연동하고, 고객의 피크전력을 감시/예측
  • 목표 전력 초과가 예상될 경우, 단계적인 부하 차단 및 제어를 통해 피크전력을 감축하여 전기 요금 절감

솔루션 특장점

  • 고객 전력 사용 실시간 모니터링 (한전 미터 연동)
    - 시간대별 에너지 사용 패턴 및 피크 추이 등
  • 목표 피크치 초과 예상 시 우선순위별 부하 조정
    - 조명 디밍, 동력 on/off, 기타 부하 on/off
  • 피크전력 감축으로 전기 기본요금 절감
    - 전기 기본요금 : 12월/1월/2월, 7월/8월/9월과 당월 중 가장 높은 피크치 기준 산정
  • 조명 + 동력제어 솔루션과 결합 시너지
    - 저렴한 설치비로 피크제어 부가서비스 제공

피크 제어 솔루션 설치 전후 최대 수요 그래프 비교. 설치전 최대 피크 4.998.당일 최대 수요,전일 최대 수요, 월평균 최대 수요가 맞지 않고 불균형합니다./설치후 최대 피크 3.162.당일 최대 수요,전일 최대 수요, 월평균 최대 수요 곡선이 거의 일치합니다.

LTE 스마트폰으로 피크 전력 모니터링/제어 및 절감 효과 실시간 확인 가능

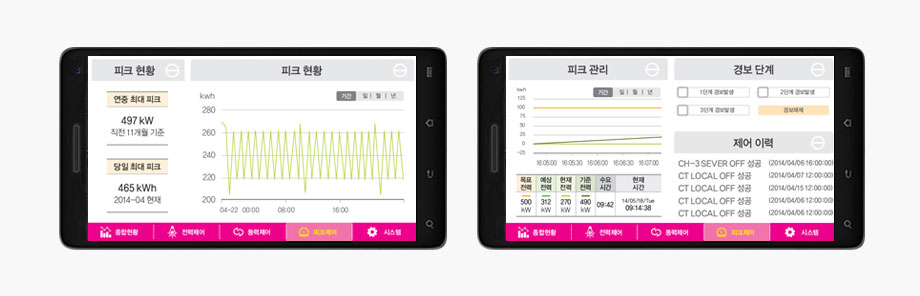

피크 현황, 피크 관리와 경보단계가 나타나 있는 스마트폰 화면 예시
